Çatılar, yapıların en üst kısmında taşıyıcı, koruyucu ve tamamlayıcı katmanların bir arada oluşturduğu bütünsel bir yapı çözümüdür. Bir çatının performansı yalnızca kiremit gibi üst kaplama malzemesine bağlı değildir. Üst kaplamanın altında, çatının uzun yıllar performansını koruyabilmesi için farklı görevler üstlenen birçok katman bulunur. Bu katmanlarda kullanılan malzemelerin seçimi, eğimi, taşıyıcı sistem, birleşim detayları, iklim koşulları ve katmanların birbiriyle uyumu, sistemin performansını belirleyen önemli unsurlardır.
Çelik Çatı Nedir?
Çelik taşıyıcı sistem, üst kaplama, su ve ısı yalıtımı, havalandırma ve iç kaplama gibi farklı katmanlardan oluşan çatının ana taşıyıcı iskeletidir.
Çatı katmanları, mimari tasarıma ve yapının özelliklerine göre değişiklik gösterir. Çelik sistemler, üst kaplama malzemesinden iç mekânda görünen tavana kadar farklı görevler üstlenen bu katmanları güvenli şekilde taşıyan ve bunlardan gelen yükleri yapının ana taşıyıcı sistemine aktaran ana yapısal düzendir.
Yapının bulunduğu bölgenin iklim koşulları, mimari tasarımı, geometrisi, eğimi, kullanım amacı ve açıklıkları bir bütün olarak değerlendirildikten sonra ahşap, betonarme, uzay kafes ve çelik konstrüksiyon gibi farklı taşıyıcı sistemler oluşturulabilir.
Çelik konstrüksiyon ile oluşturulan taşıyıcı sistemler, düşük öz ağırlıkları ve geniş açıklıkların daha az kolon desteğiyle geçilebilmesine olanak sağlamaları nedeniyle modern mimaride yaygın olarak tercih edilen çözümler arasındadır. İnce, hafif ve yüksek dayanımlı olması, daha geniş ve ferah kullanım alanlarının oluşturulmasına katkı sağlar.
Çelik, mekanik özellikleri ve yüksek dayanımı sayesinde taşıyıcı sistemlerde yaygın olarak kullanılan bir yapı malzemesidir. Doğru tasarlanmış ve hesaplanmış sistemlerde, çeliğin sünek davranışı deprem etkileri altında yapının enerjiyi karşılamasına katkı sağlayabilir. Ancak deprem performansı yalnızca malzemeye değil, taşıyıcı sistemin tasarımına, statik ve deprem hesaplarına, birleşim detaylarına ve uygulama kalitesine bağlıdır.
Hafif metal kaplamalardan daha ağır kaplama sistemlerine kadar farklı üst kaplama malzemeleri için taşıyıcı sistemin hesapları ve bağlantı detayları uygun olduğu sürece çelik konstrüksiyonla birlikte uygulanabilir.
Modern konut projelerinde, fabrikalarda, depolarda, AVM'lerde ve spor salonları gibi geniş açıklık gerektiren yapılarda güneş panelleri, havalandırma sistemleri, aydınlatmalar ve baca sistemleri gibi ek yüklerin taşınması için uygun çözümler oluşturulabilir.
Çelik Çatı Nasıl Oluşturulur?
Çelik; yüksek dayanımı, şekillendirilebilirliği, dayanıklılığı ve farklı yapısal uygulamalara uyarlanabilmesi nedeniyle birçok sektörde kullanılan temel yapı malzemelerinden biridir. Korozyona karşı uygun yüzey koruma yöntemleriyle dayanımı artırılabilir ve uzun süreli kullanıma uygun hale getirilebilir.
Çelik konstrüksiyon ile oluşturulan taşıyıcı sistemler, üst kaplama malzemesinin ağırlığı ile kar, rüzgâr ve tasarıma bağlı diğer yükleri güvenli şekilde taşıyacak çelik profillerden imal edilir. Kullanılacak profil ve bileşenler, yapının kullanım amacına, geometrisine, açıklıklarına ve taşıması gereken yüklere göre yapılan statik hesaplamalar sonucunda belirlenir.
Ana makaslardan aşıklara, kirişlerden kuşaklara kadar taşıyıcı sistemin farklı bileşenleri, üretim yöntemine uygun olarak fabrikalarda bilgisayar destekli makinelerle hassas ölçülerde üretilebilir. Kullanılan çelik elemanların korozyona karşı korunması için galvanizleme gibi yüzey koruma yöntemlerinden yararlanılabilir.

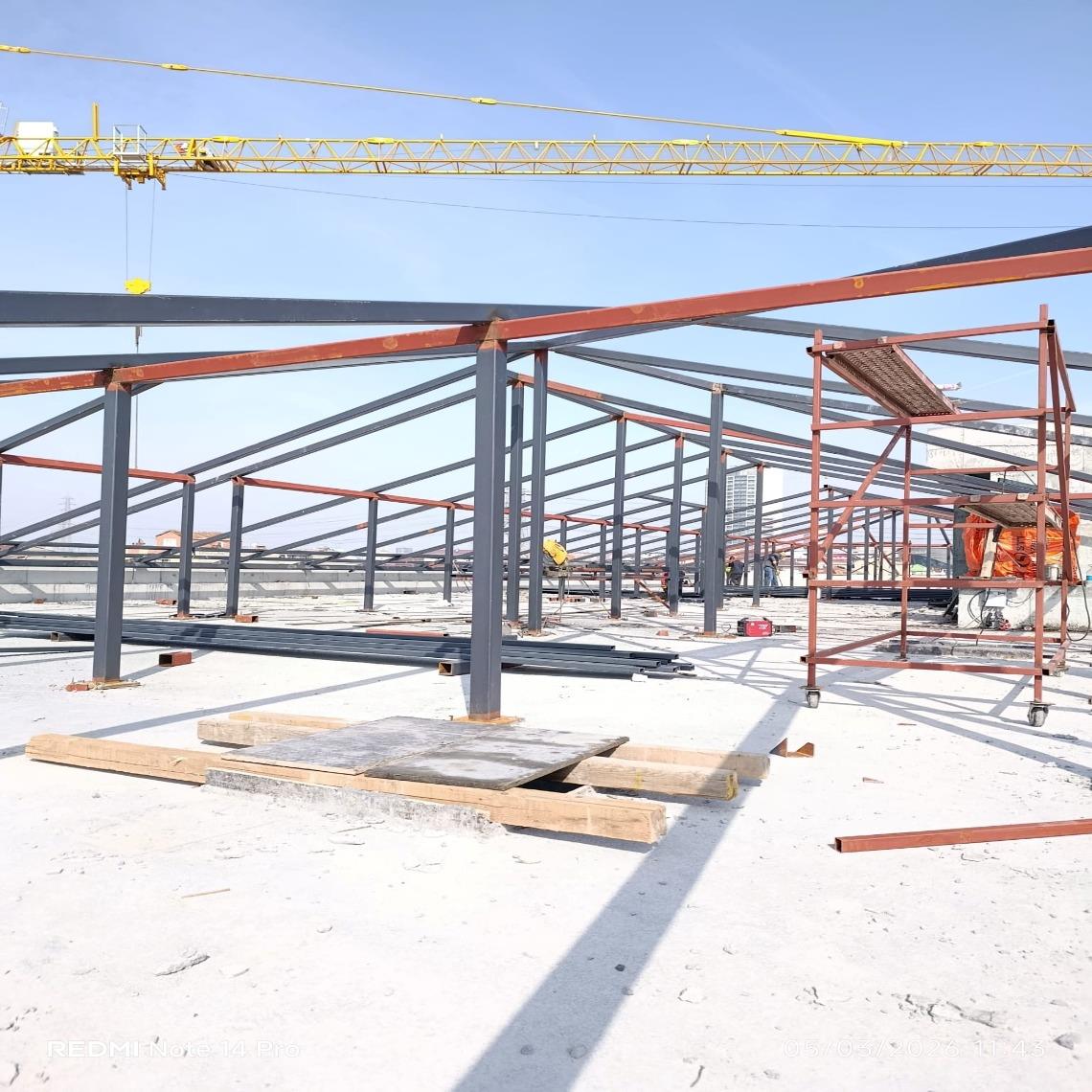

Profiller, çatı eğimi ve taşıyıcı sistemin tasarımına uygun şekilde bir araya getirilerek iskelet yapı oluşturulur. Geniş açıklıklı sanayi çatılarında ana makaslarda I, U, L veya kutu profiller kullanılabilir. Diğer taşıyıcı bileşenlerde boru, kutu profil ve köşebent gibi farklı kesitlerden yararlanılabilir. Hafif sundurmalarda kutu profiller, sandviç panel uygulamalarında ise Z aşık profilleri yaygın olarak kullanılabilir.
Bu profiller; modern konut projeleri, fabrikalar, hangarlar, depolar, AVM'ler ve spor salonları gibi farklı yapılarda çatı kaplamalarını ve projeye bağlı olarak güneş panelleri, havalandırma sistemleri, aydınlatma ve baca sistemleri gibi ek yükleri taşımak üzere tasarlanabilir. Uygun statik hesap ve taşıyıcı sistem tasarımıyla geniş ve kolonsuz açıklıklar oluşturulabilir.
Çelik Profiller Neye Göre Seçilir?
Çelik profillerin seçimi, taşıyıcı sistemin güvenli ve verimli şekilde çalışabilmesi için farklı tasarım kriterleri birlikte değerlendirilerek yapılır.
- Isı ve su yalıtımı detaylarına
- Üst kaplama malzemesinin ağırlığına
- Belirlenen açıklıklara
- Aşık aralıklarına ve bağlantı elemanlarına
- Yağmur, kar ve rüzgâr gibi çevresel yüklere
- Güneş ışınları ve sıcaklık değişimleri gibi çevresel etkilere
- Yapının kullanım amacı ve geometrisine göre profil kesitleri ve taşıyıcı elemanların özellikleri belirlenir.
Çelik Çatı Sistemlerinin Görevleri
Çatı sistemindeki diğer katmanların işlevselliğini kaybetmesi, doğrudan veya dolaylı olarak taşıyıcı yapının performansını da etkileyebilir. Bu nedenle kurulum aşamasında dayanıklı, güvenli ve katmanları birbiriyle uyumlu bir yapı düzeni oluşturulmalıdır.
Çelik taşıyıcı sistemin başlıca görevleri şunlardır:
- Çatının eğimini, şeklini ve mimari tasarımını destekleyen ana iskeleti oluşturur.
- Farklı eğimlere ve mimari tasarımlara sahip çatıların oluşturulmasına imkân sağlar.
- Geniş ve kesintisiz açıklıkların oluşturulmasına olanak tanır.
- Ana sisteme etki eden yükleri makaslar, aşıklar, kirişler ve diğer taşıyıcı elemanlar aracılığıyla yapının ana taşıyıcı sistemine aktarır.
- Kar ve rüzgâr gibi çevresel yüklerin güvenli şekilde taşınmasına katkı sağlar.
- Üst kaplama malzemelerini güvenli şekilde taşır.
- Aşıklar ve makasların oluşturduğu taşıyıcı düzen sayesinde, tasarıma uygun havalandırma boşluklarının oluşturulmasına imkân verebilir.
- Diğer tüm katmanlarının doğru şekilde yerleştirilmesine uygun bir taşıyıcı altyapı oluşturur.
- Projeye bağlı olarak havalandırma bacaları, mahya havalandırmaları, ışıklıklar ve mekanik havalandırma sistemlerinin entegre edilmesine olanak sağlayabilir.
- Uzun ömürlü ve güvenli bir çatı sisteminin oluşturulmasına katkı sağlar.
Havalandırma ve nem kontrolü açısından önemli bir ayrım: Çelik taşıyıcı sistem tek başına çatıdaki hava dolaşımını veya nem kontrolünü sağlamaz. Ancak taşıyıcı düzen, havalandırma boşluklarının, buhar kesici katmanların, ısı yalıtımının ve mahya–saçak havalandırma detaylarının doğru şekilde uygulanmasına uygun bir altyapı oluşturabilir.
İç mekânda oluşan su buharının çatı katmanlarında yoğuşmasını azaltmak için buhar kesici katmanlar, ısı yalıtımı ve uygun havalandırma detayları birlikte değerlendirilmelidir. Bu katmanların doğru uygulanması, nem kaynaklı korozyon riskinin azaltılmasına da katkı sağlayabilir.
Üst Kaplama Malzemelerine Göre Çelik Çatılar
Çelik taşıyıcı sistemler, statik hesaplar ve uygulama detayları uygun şekilde tasarlandığında farklı çatı üst kaplama malzemeleriyle birlikte uygulanabilir. Kaplama seçimi; eğim, yapı özellikleri, iklim koşulları, taşıyıcı kapasitesi, yalıtım gereksinimleri ve mimari beklentiler dikkate alınarak yapılır.
- Trapez levha
- Metal kiremit
- Kenet
- Alüminyum
- Membran
- Cam
- Galvanizli sac levhalar
- Sandviç paneller
Çelik Çatılara Uygulanabilen Çatı Formları
- Teras: Düşük eğimli, özellikle kullanım alanı oluşturulmak istenen yapılarda tercih edilen çatı formudur.
- Tonoz: Kavisli veya yarı silindirik geometriye sahip formdur.
- Sundurma: Tek yöne eğimli, sade ve ekonomik çözümler sunabilen formudur.
- Beşik: İki yöne eğimli yüzeyden oluşan, yağış suyunun kontrollü şekilde uzaklaştırılmasına uygun klasik formudur.
- Kırma: Dört yöne eğimli yüzeylerden oluşan ve dengeli bir geometri sağlayan formudur.
- Mansard: İki farklı eğim oranına sahip yüzeylerin kullanıldığı, çatı altındaki alanın daha verimli değerlendirilmesine imkân sağlayabilen formdur.
- Kubbe: Yarı küresel veya benzer kavisli geometriye sahip, özellikle ibadethane ve tarihi yapılarda görülen formudur.
- Kompleks: Birden fazla çatı geometrisinin bir arada kullanıldığı, özel mimari tasarımlara uygundur.
Çelik Taşıyıcının Diğer Katmanlarla Uyumu
Çelik taşıyıcı sistem, çatıdaki hava dolaşımı ve nem kontrolünü doğrudan sağlayan bir eleman olmamakla birlikte; havalandırma boşlukları, buhar kesici katmanlar, ısı yalıtımı ve mahya–saçak havalandırma detaylarının doğru uygulanmasına uygun bir altyapı oluşturur.
Bu katmanların birlikte ve doğru şekilde uygulanması, kurulan sistemde yoğuşma riskinin azaltılmasına, iç mekândan gelen nemin kontrollü şekilde yönetilmesine ve taşıyıcı elemanların nem kaynaklı korozyona karşı korunmasına katkı sağlar.
